Schaltplan für 1050 Speed Triple oder Sprint wegen Anschluss GIPRO Ganganzeige gesucht

[manne-2]

Hallo

aus einem Teilefundus ist eine GIPRO Ganganzeige bei mir gelandet. Es ist ein Modell welches direkt am Diagnosestecker angeschlossen wurde..... plus eine weitere einzelne Leitung am geschalteten Plus.

Ich möchte das Teil gerne an meiner 955 Tiger anschlissen.

Leider ist an der Tiger 955 der Diagnosestecker nicht so üppig wie an der 1050 bestückt. Deshalb benötige ich einen Schaltplan um nachvollziehen zu können welcher Pin welches Signal der Triumph abgreift..... Die Ganganzeige bei GIPRO wird neben der 1050 Tiger auch für 1050 Speedtriple und Sprint sowie für 650 Daytona und die Rocket III angeboten. Also wäre alternativ ein Schaltplan eines dieser Modelle hilfreich...



danke im Voraus

Manne



der Diagnoseanschluss an der Tiger 955 - nicht so üppig bestückt...



Die Ganganzeige mit dem Anschlusstecker.. belegt sind 3 Pins... der 4. Anschluss ist ein separates Kabel..

[pittpan82]

wenn ich drann denke guck ich morgen mal bei meiner. der wurde zwar vom Vorbesitzer montiert, aber der hat alles gesammelt

Gesendet von meinem Pixel 5 mit Tapatalk

[joe8353]

Hi,

dann müsste Dein Motorrad aber einen Gangsensor haben, damit das Steuergerät weiß, welcher Gang eingelegt ist. Das GiPro Dings liest ja "nur" den Wert aus dem Steuergerät aus und zeigt ihn an, oder? Ich weiß ja nicht wies bei der Tiger ist, aber bei meiner Bj 2006 gehts leider nicht so einfach

Wenn Du eine Lösung findest: ich bin interessiert

Gerhard

[Gast]

Nö, wenn es das gleiche Teil wie bei mir ist, errechnet das den eingelegten Gang aus Drehzahl und Tachoimpuls.

[pittpan82]

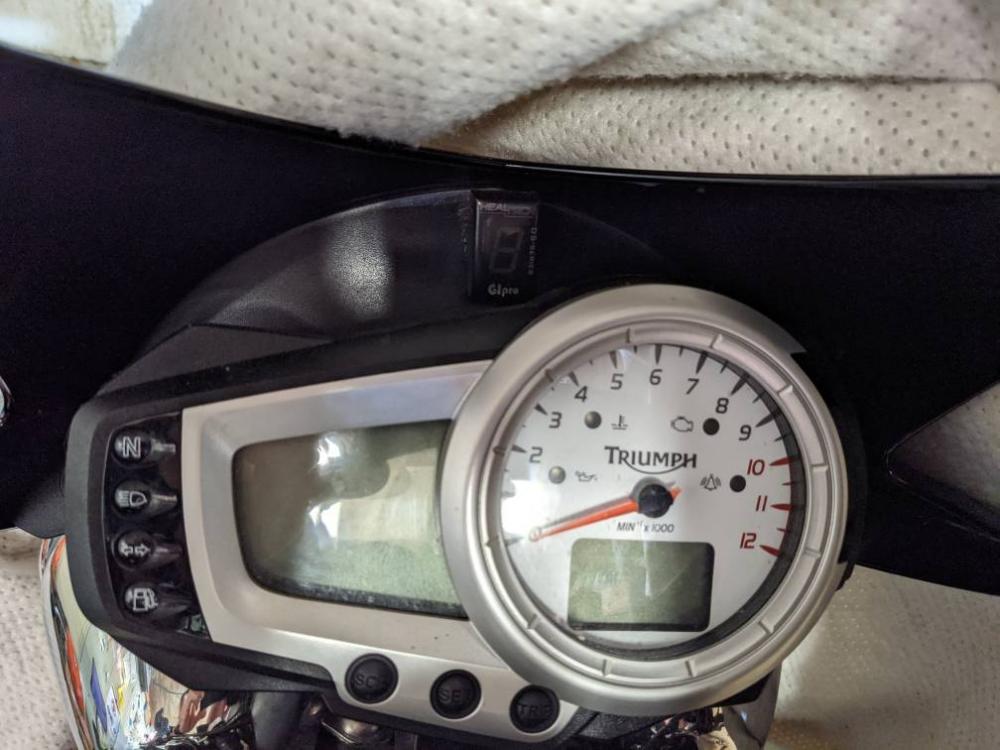

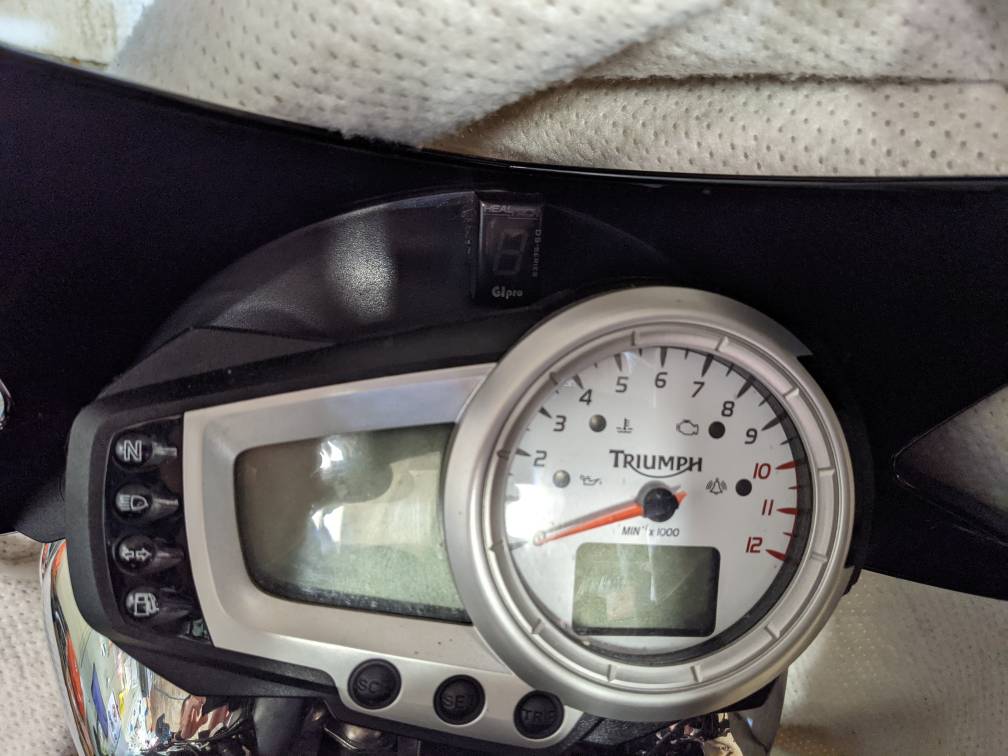

bei mir geht ein Kabel zum Diagnosestecker bzw der rote Adapter. und dann ist im hinteren Bereich das rot/braune Kabel mit einem Kabeldieb an das gelbe Kabel bei dem Schwarzen Stecker.

hoffe das hilft.
Die Unterlagen waren auch noch da aber ich weis im Moment nicht wo

Gesendet von meinem Pixel 5 mit Tapatalk

[pittpan82]

hat das geholfen

Gesendet von meinem Pixel 5 mit Tapatalk
