Anschluss Lichtmaschine, T 509, 885 ccm

[Kaleu]

Moinsen,

ich brauch mal Anschlusshilfe.

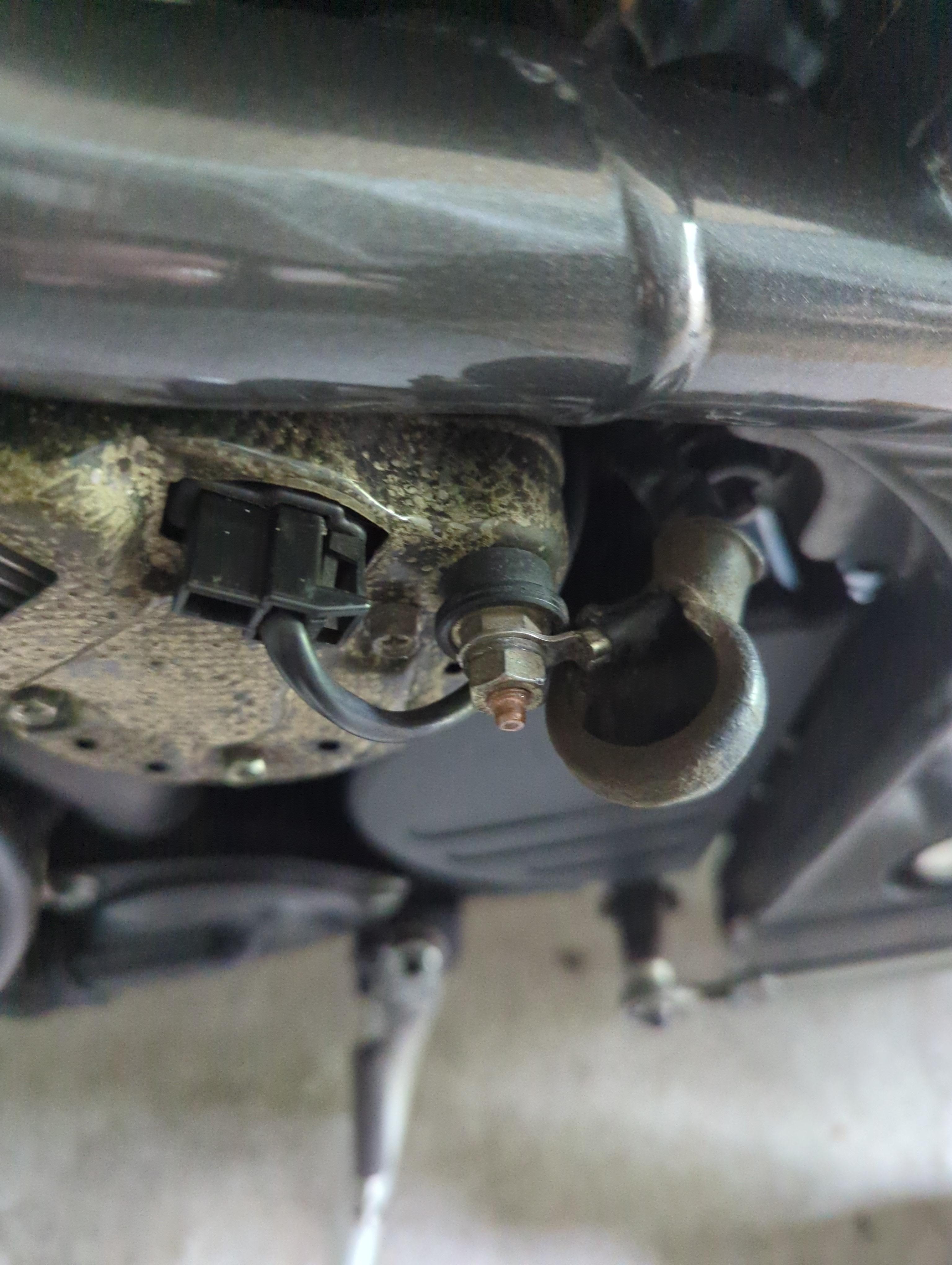

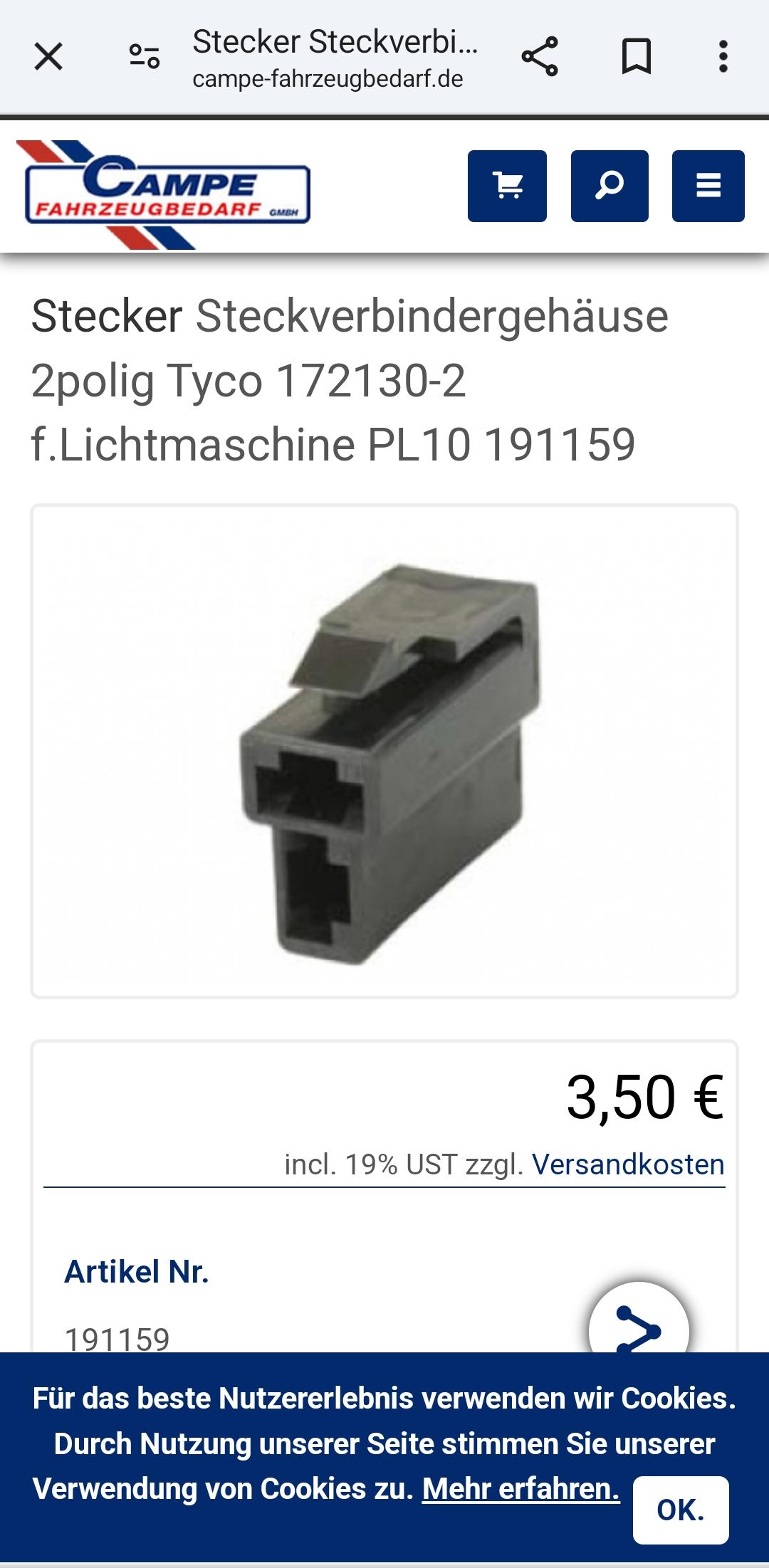

Mir fehlt dieser Stecker, das sollte wohl dieser hier abgebildete sein.

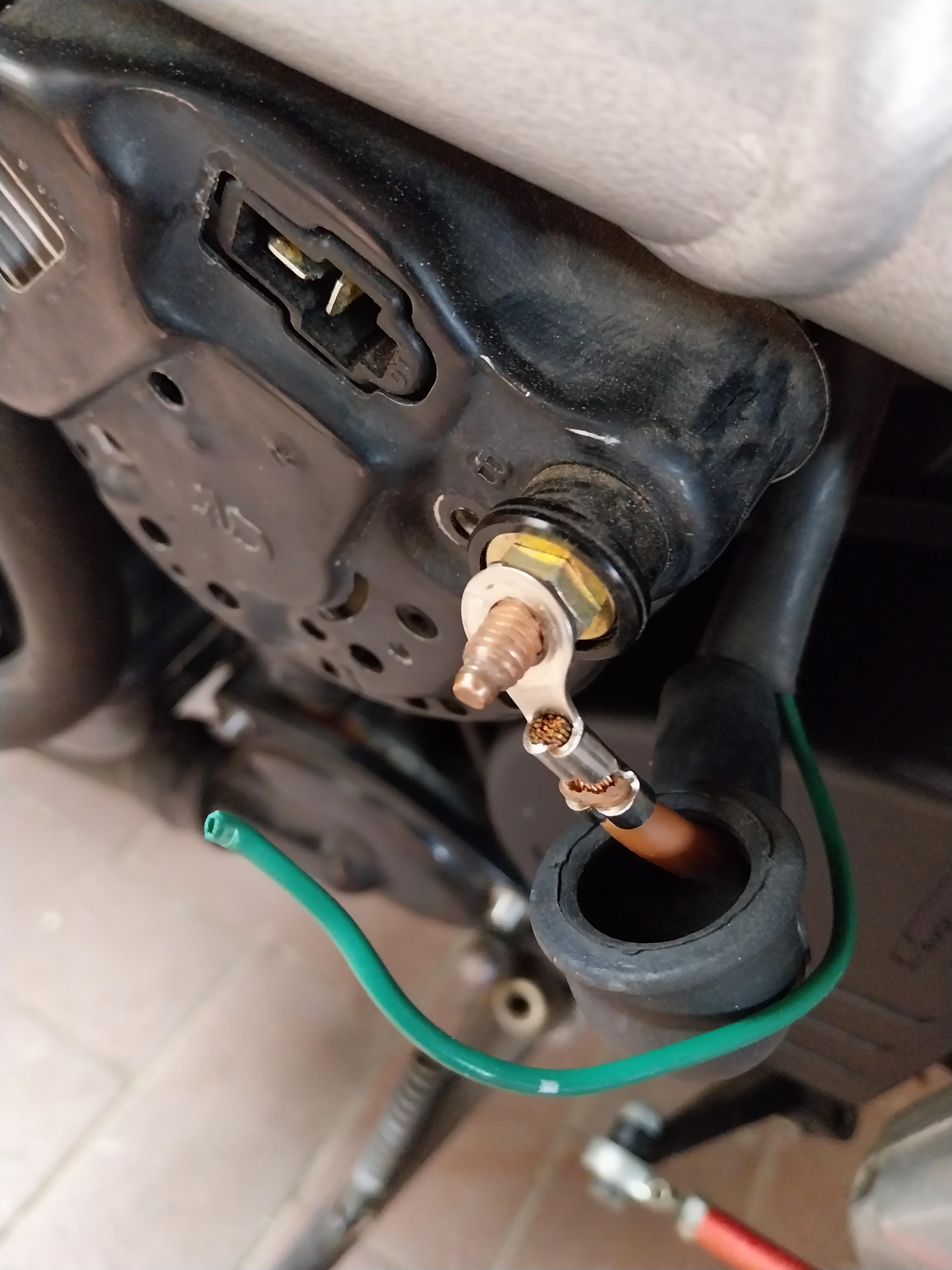

Das grüne und das braune Kabel kommen an einem Strang aus dem Hauptkabelbaum. Das Braune ist klar.

Gehört das Grüne mit dem Braunen zusammen angeschlossen oder gehört es in den Stecker ? Hatte ich glaub zwecks besserer Verlegung vor mal abgeknipst und bin der Meinung es liegt mit dem Braunen am Anschluss Aber Ich habe mir das leider nicht notiert bzw. die Notiz verlegt.

Sollten Grün und Braun zusammen gehören dann fehlt mir das Kabel mit dem Stecker. Sollte das so sein müsste ich wissen woher das Kabel kommt und am besten wohin es am anderen Ende mündet. Hoffe ich habe mich einigermassen verständlich ausgedrückt.

Gruß Kaleu

[Magic Footprince]

Hilft's?

[Kaleu]

Ja es wird klarer. Nur ein Kabel auf dem Schraubanschluss. Danke schonmal dafür.

[Kaleu]

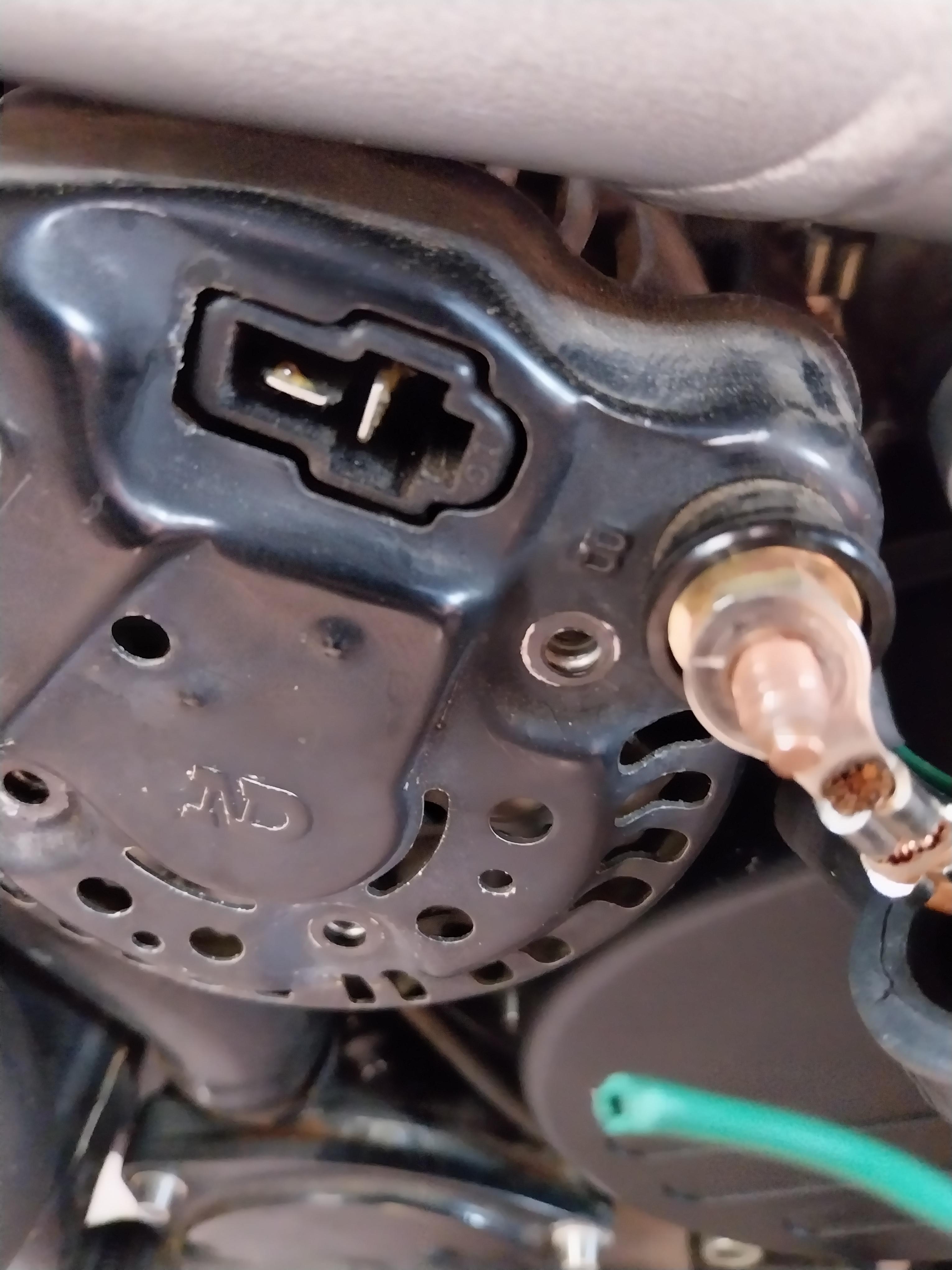

Kann mir noch jemand sagen ob das einzelne (grüne) Kabel im Stecker dann auch nur Kontakt mit dem nach hinten liegenden Kontakt hat oder besteht dann automatisch Verbindung an beiden Kontakten ? Ich würde zwecks Startversuch und noch fehlendem Stecker das Kabel erstmal mit einem Kabelschuh versehen.

[oldschoolbox29]

Hi,

kannst du machen, hab ich genauso. Ich habe es auf den vertikalen Kontakt gesteckt, funktioniert. Irgendwie habe ich auch noch nicht ganz verstandenden, wofür das Kabel da ist, trotz Schaltplan lesen können und totalem Elektrikumbau...

[Magic Footprince]

Der leere Steckplatz ist für eine Batterie Kontrollleuchte, die sie ja nicht hat.

[Kaleu]

Merci, das beruhigt mich jetzt ungemein 😉 dann ist das Problem schonmal gelöst.
